Thi Công Hệ Thống Cơ Điện M&E Toàn Diện, An Toàn Và Tiết Kiệm

Hệ thống cơ điện M&E (Mechanical & Electrical) đóng vai trò quan trọng trong việc vận hành ổn định của các tòa nhà, chung cư. Để hệ thống này hoạt động hiệu quả, việc thi công đúng quy trình kỹ thuật là điều vô cùng cần thiết. Quy trình thi công hệ thống M&E không chỉ đảm bảo an toàn mà còn giúp tối ưu hóa chi phí và hiệu suất sử dụng trong suốt vòng đời công trình. Trong bài viết này, hãy cùng Việt Thành Hưng sẽ cùng khám phá hệ thống cơ điện M&E chi tiết và các lưu ý quan trọng.

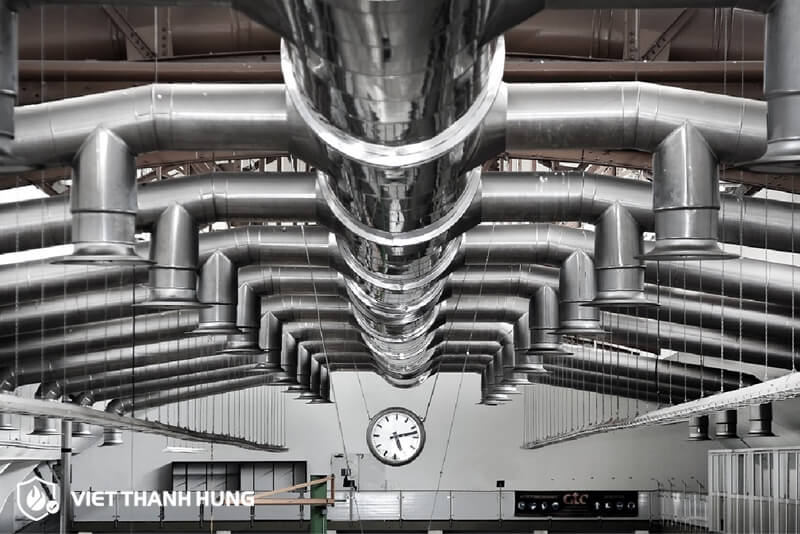

Hệ thống cơ điện M&E Việt Thành Hưng

Hệ thống cơ điện M&E là gì?

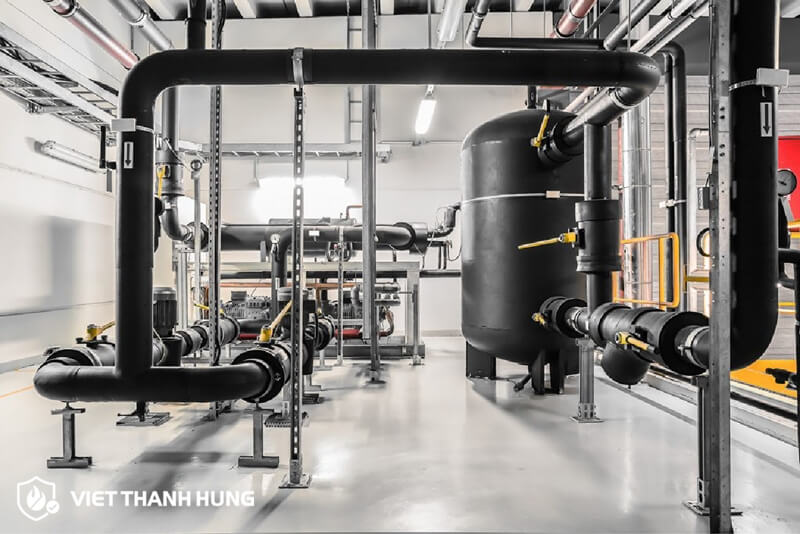

Hệ thống cơ điện M&E là gì

Hệ thống cơ điện còn được biết đến với tên gọi M&E (Mechanical & Electrical), đóng vai trò thiết yếu trong quá trình thiết kế và vận hành các công trình hạ tầng. Đây là tập hợp các hệ thống kỹ thuật như điện, cấp thoát nước, thông gió, điều hòa không khí, chiếu sáng và các tiện ích khác. Mục tiêu của hệ thống cơ điện M&E là bảo đảm cho các thiết bị vận hành ổn định, đồng thời phục vụ nhu cầu sinh hoạt, làm việc và sử dụng của con người trong các tòa nhà hay dự án xây dựng.

Hệ thống M&E giữ vai trò then chốt trong giai đoạn thiết kế và thi công công trình. Việc triển khai hệ thống này yêu cầu kiến thức sâu rộng về công nghệ kỹ thuật hiện đại, tuân thủ nghiêm ngặt các quy định an toàn cũng như tiêu chuẩn chất lượng. Để đảm bảo hiệu quả và độ tin cậy, việc thi công M&E cần đến đội ngũ kỹ sư lành nghề và chuyên môn cao. Trong bài viết này, chúng tôi sẽ cung cấp cái nhìn tổng quan về hệ thống cơ điện, giúp doanh nghiệp nắm bắt những yếu tố cốt lõi để ứng dụng hiệu quả trong thực tế.

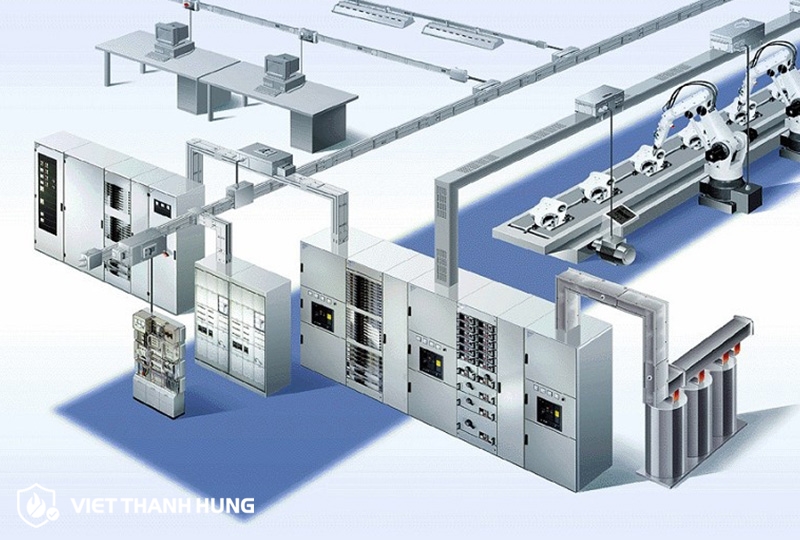

Các bộ phận cấu thành hệ thống cơ điện (M&E)

Hệ thống cơ điện M&E trong một công trình được chia thành bốn hạng mục chính sau:

- Hệ thống thông gió và điều hòa không khí (HVAC): Bao gồm các thiết bị và công nghệ liên quan đến việc cung cấp không khí tươi, điều hòa nhiệt độ và độ ẩm trong tòa nhà.

- Cấp thoát nước và thiết bị vệ sinh (P&S): Liên quan đến hệ thống cấp nước, thoát nước và các thiết bị vệ sinh.

- Hệ thống điện (Electrical): Bao gồm toàn bộ hệ thống điện trong công trình, từ cấp điện đến sử dụng.

- Hệ thống báo cháy và chữa cháy (Fire Alarm & Fire Fighting): Hệ thống cảnh báo và chữa cháy để bảo vệ công trình và cư dân.

Trong số này, phần Hệ thống điện chiếm khoảng 40-60% khối lượng công việc của hệ thống cơ điện M&E, và đôi khi có thể lên tới 70-80% tùy vào từng dự án.

Xem thêm: Hệ thống phòng cháy chữa cháy: Giải pháp an toàn cho mọi công trình

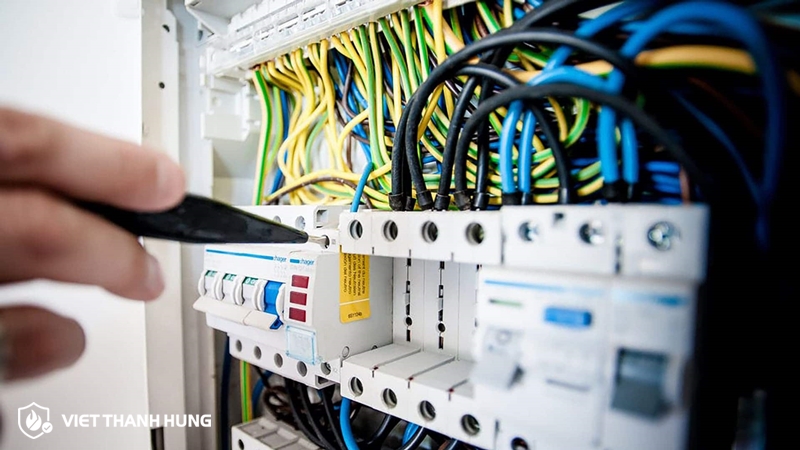

Hệ thống cơ điện nặng

Hệ thống điện có thể được chia thành các phần sau:

Điện nặng:

- Cung cấp nguồn điện chính: Bao gồm tủ trung thế, đường dây trung thế, máy biến áp 24kV/0.4kV, tủ đóng cắt chính (MSB), và có thể có hệ thống điều chỉnh điện áp tự động (AVR).

- Tủ điện phân phối: Chia ra các tủ điện để cấp nguồn cho động lực, chiếu sáng, ổ cắm,…

- Hệ thống chiếu sáng sinh hoạt: Bao gồm chiếu sáng thông thường trong tòa nhà.

- Hệ thống ổ cắm: Các ổ cắm cho mục đích sử dụng điện trong sinh hoạt.

- Chiếu sáng sự cố: Bao gồm đèn exit, đèn khẩn cấp để chiếu sáng trong tình huống sự cố.

- Hệ thống tiếp địa (Earthing system): Hệ thống bảo vệ điện qua việc tiếp đất.

- Hệ thống chống sét: Bao gồm các thiết bị như cọc tiếp địa và kim thu sét.

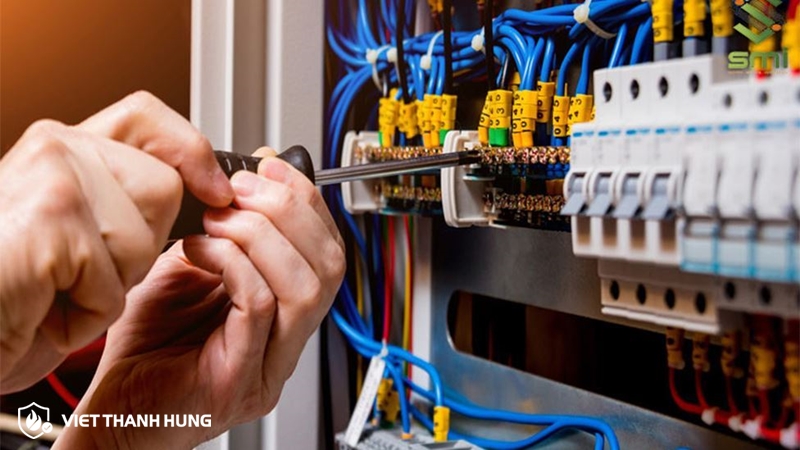

Hệ thống cơ điện nhẹ

Điện nhẹ:

- Hệ thống mạng LAN và Internet: Đảm bảo kết nối mạng trong tòa nhà.

- Hệ thống điện thoại: Bao gồm các thiết bị và đường dây điện thoại.

- Hệ thống an ninh giám sát: Các thiết bị giám sát an ninh như camera, cảm biến.

- Hệ thống PA (Public Address System): Hệ thống thông báo công cộng trong tòa nhà.

Mỗi phần của hệ thống M&E đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và an toàn của công trình.

Các tiêu chuẩn cần tuân thủ trong thiết kế và thi công hệ thống cơ điện M&E

Hệ thống cơ điện M&E không chỉ đòi hỏi kỹ thuật chính xác mà còn phải tuân thủ hàng loạt tiêu chuẩn khắt khe nhằm đảm bảo an toàn, hiệu quả và thân thiện với môi trường. Dưới đây là các nhóm tiêu chuẩn quan trọng mà doanh nghiệp cần lưu ý:

Tiêu chuẩn liên quan đến an toàn kỹ thuật

- TCVN 45:2007 – Quy định kỹ thuật cho hệ thống điện trong nhà: bao gồm các yêu cầu về thiết kế, lắp đặt, vận hành và bảo trì hệ thống điện nội bộ.

- TCVN 5687:2010 – Tiêu chuẩn cho hệ thống thông gió, sưởi và điều hòa không khí: hướng dẫn thiết kế các hệ thống HVAC trong các công trình xây dựng.

- TCVN 7447-5-54:2005 – Hướng dẫn lựa chọn và lắp đặt thiết bị điện, hệ thống nối đất và bảo vệ điện cho các tòa nhà.

- TCVN 2622:1995 – Tiêu chuẩn thiết kế hệ thống phòng cháy, chữa cháy trong công trình xây dựng.

Tiêu chuẩn về hiệu quả sử dụng năng lượng

- QCVN 09:2013 – Đưa ra các yêu cầu về thiết kế công trình tiết kiệm năng lượng, từ giai đoạn xây dựng đến vận hành.

- TCVN 7186:2008 – Tiêu chuẩn tiết kiệm năng lượng trong hệ thống điều hòa và thông gió.

- TCVN 7187:2008 – Hướng dẫn thiết kế hệ thống điện tối ưu hóa hiệu suất năng lượng trong các công trình.

Tiêu chuẩn môi trường

- QCVN 14:2015 – Quy định giới hạn chất lượng nước thải sinh hoạt được phép xả thải ra môi trường.

- QCVN 40:2012 – Tiêu chuẩn áp dụng cho nước thải công nghiệp nhằm bảo vệ môi trường khỏi ô nhiễm.

Xem thêm: Hệ thống báo động, báo trộm là gì? Lợi ích và thiết bị phổ biến

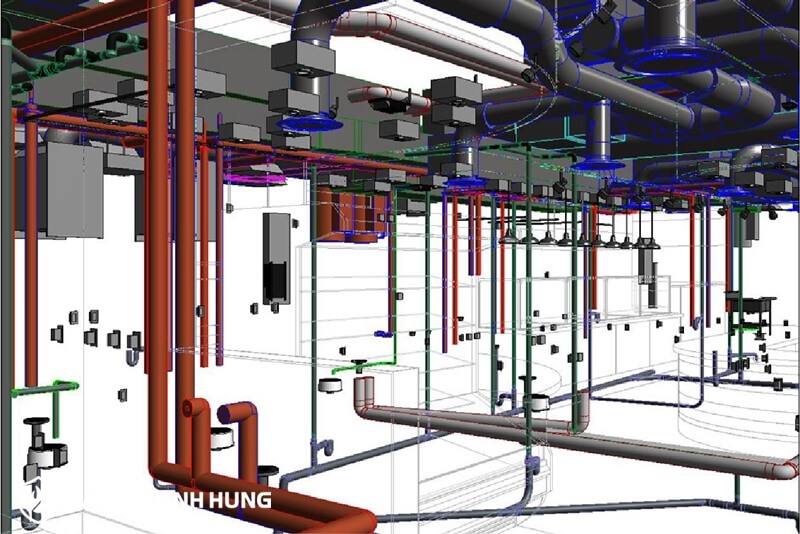

Các tiêu chuẩn thi công hệ thống M&E

Khi tiến hành thi công hệ thống cơ điện, nhà thầu cần tuân thủ những quy phạm kỹ thuật sau:

- TCVN 5308 – 1991 – Quy phạm an toàn trong xây dựng công trình.

- TCVN 4086 – 1985 – Các yêu cầu về an toàn điện trong thi công xây dựng.

- TCVN 4055 – 1985 – Hướng dẫn tổ chức thi công xây dựng do Ủy ban xây dựng ban hành.

- 20TCN – 177 – Tiêu chuẩn về kiểm soát tiếng ồn trong công trình xây dựng.

- TCVN 4519 – 1988 – Quy định về cấp thoát nước bên trong công trình: thi công và nghiệm thu.

- TCVN 3146 – 1986 – Tiêu chuẩn an toàn cho công việc hàn điện.

- TCVN 4516 – 1988 – Hướng dẫn quy trình hoàn thiện mặt bằng xây dựng.

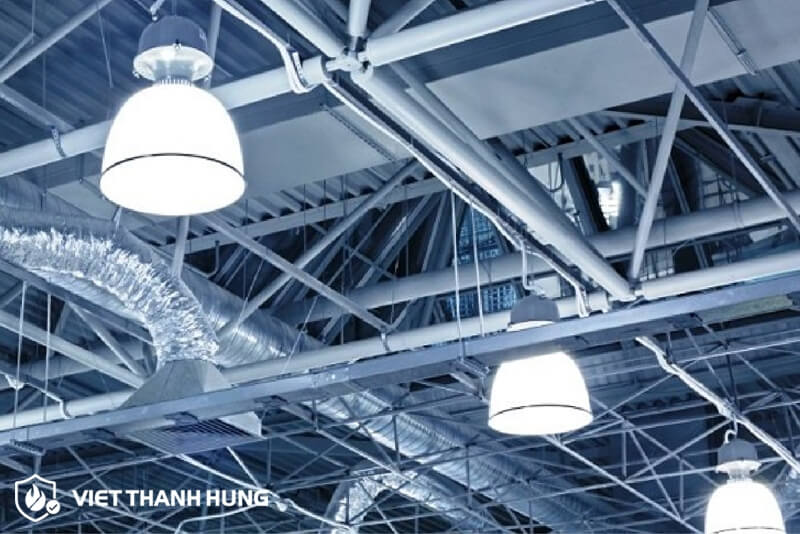

Các tiêu chuẩn quốc tế tham khảo

Bên cạnh các tiêu chuẩn Việt Nam, nhà thầu thi công hệ thống M&E cũng nên cập nhật và áp dụng các tiêu chuẩn quốc tế uy tín để đảm bảo tính đồng bộ và chất lượng:

- ASHRAE – Bộ tiêu chuẩn do Hiệp hội Kỹ sư Điều hòa Không khí và Sưởi ấm Hoa Kỳ ban hành.

- CIBSE – Hướng dẫn kỹ thuật từ Viện Kỹ sư Dịch vụ Xây dựng Vương quốc Anh.

- SMACNA (DW142) – Tiêu chuẩn quốc tế cho hệ thống ống gió và cơ khí.

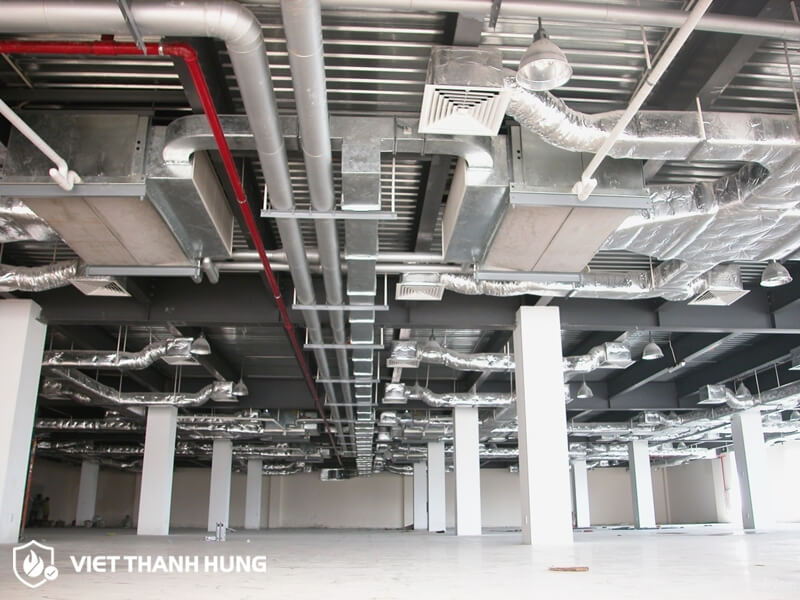

Quy trình thi công hệ thống cơ điện M&E

Quy trình thi công hệ thống cơ điện M&E trong tòa nhà gồm 7 bước cơ bản:

- Bước 1: Thiết kế và thi công máng cáp: Kiểm tra hệ thống điện, cách ly nguồn điện và lựa chọn máng cáp phù hợp với yêu cầu kỹ thuật (kích thước, chất liệu, khả năng chịu tải, chống ăn mòn, chống cháy).

- Bước 2: Thiết kế và thi công hệ thống cáp động lực: Lắp đặt các tủ điện, dây cáp và các phụ kiện theo bản thiết kế, đảm bảo cung cấp nguồn điện cho các thiết bị trong công trình.

- Bước 3: Thiết kế và thi công hệ thống chiếu sáng: Tính toán mức độ chiếu sáng và loại bóng đèn phù hợp với không gian, sử dụng thiết bị tiết kiệm năng lượng và công tắc thông minh.

- Bước 4: Dự phòng và cải tạo hệ thống điện: Lập kế hoạch dự phòng để xử lý sự cố, cập nhật thường xuyên để giảm thiểu rủi ro và tối ưu hiệu quả thi công.

- Bước 5: Bảo trì và sửa chữa hệ thống điện: Lập phương án bảo trì định kỳ và sửa chữa khi cần thiết để đảm bảo hoạt động liên tục và an toàn.

- Bước 6: Di dời thiết bị điện: Khi cần di chuyển thiết bị, cần lập kế hoạch chi tiết để tránh ảnh hưởng đến các hạng mục khác và đảm bảo chính xác

- Bước 7: Thi công hệ thống tự động hóa: Lắp đặt hệ thống tự động hóa để tối ưu hóa hiệu suất và tiết kiệm chi phí, giúp điều chỉnh các thông số của hệ thống cơ điện tự động.

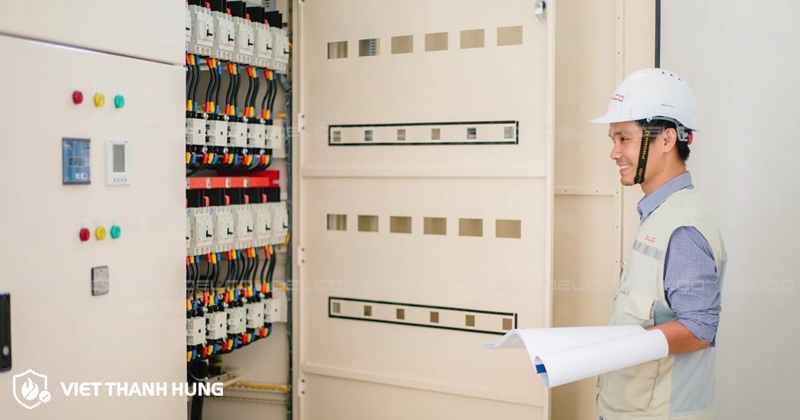

Những lưu ý quan trọng khi triển khai hệ thống cơ điện M&E

Triển khai hệ thống M&E không chỉ là việc lắp đặt thiết bị mà còn là một quá trình đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ chặt chẽ các nguyên tắc kỹ thuật. Dưới đây là các yếu tố then chốt mà doanh nghiệp cần quan tâm:

- Chọn nhà thầu uy tín: Ưu tiên đơn vị có kinh nghiệm, minh bạch và từng thi công dự án tương tự.

- Tuân thủ quy chuẩn: Đảm bảo hệ thống đáp ứng các tiêu chuẩn kỹ thuật, an toàn, PCCC, môi trường.

- Kiểm tra, chạy thử: Kiểm định toàn bộ thiết bị và vận hành thử trước khi bàn giao.

- Đào tạo vận hành: Hướng dẫn chi tiết cho người dùng về sử dụng, bảo trì và xử lý sự cố.

Công ty TNHH Việt Thành Hưng - Tối ưu hóa hệ thống cơ điện M&E từ sản phẩm đến dịch vụ

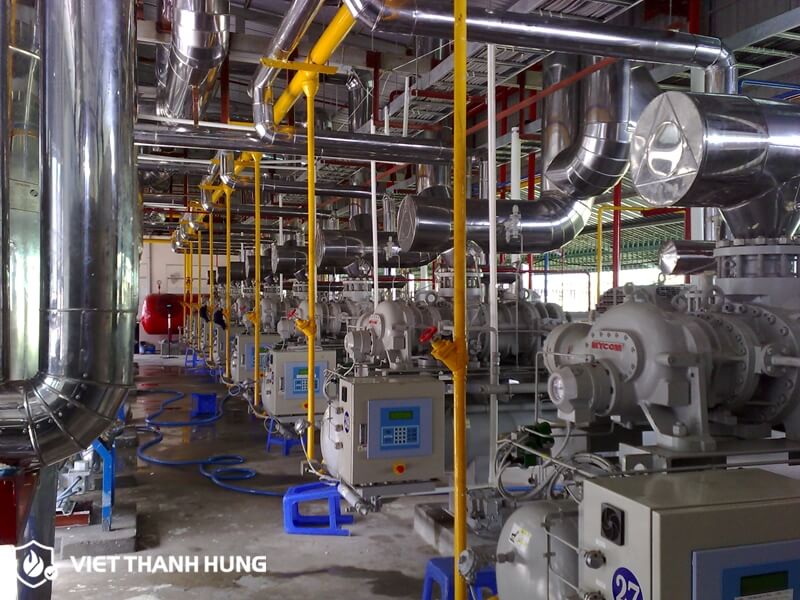

Công ty TNHH Việt Thành Hưng - Tối ưu hóa hệ thống cơ điện M&E

Công ty TNHH Việt Thành Hưng cung cấp giải pháp hệ thống M&E chất lượng, nhập khẩu trực tiếp từ các thương hiệu hàng đầu, dịch vụ thi công chuyên nghiệp và bảo hành dài hạn, giúp tối ưu hóa hiệu quả công trình.

- Thiết bị M&E được nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới như Hochiki, Ranger, Pentax, Ebara, Tohatsu,… không qua trung gian. Sản phẩm đảm bảo tiêu chuẩn kỹ thuật nghiêm ngặt, đáng tin cậy cho mọi công trình.

- Mức giá hợp lý hơn so với thị trường nhưng vẫn đảm bảo hiệu quả và độ an toàn cao. Cam kết luôn có sẵn thiết bị, đảm bảo không gián đoạn tiến độ thi công.

- Sở hữu kỹ sư, kỹ thuật viên và công nhân có tay nghề cao, kinh nghiệm dày dạn trong thi công hệ thống M&E.

- Dịch vụ thi công chuyên nghiệp, đảm bảo đúng tiến độ, đúng kỹ thuật, đúng như cam kết ban đầu. Hỗ trợ sau lắp đặt, chuyển giao công nghệ giúp khách hàng dễ dàng vận hành hệ thống.

- Luôn lấy “trách nhiệm với khách hàng” làm kim chỉ nam trong mọi dự án.

- Chính sách bảo hành dài hạn, hỗ trợ kỹ thuật tận tình, giúp khách hàng yên tâm sử dụng.

Hệ thống cơ điện M&E đóng vai trò quan trọng trong việc đảm bảo hoạt động an toàn và hiệu quả của tòa nhà. Từ điện, cấp thoát nước, điều hòa đến phòng cháy chữa cháy, M&E là nền tảng cho mọi hệ thống trong công trình. Đầu tư đúng đắn vào M&E không chỉ nâng cao hiệu suất mà còn bảo vệ an toàn cho người sử dụng và tài sản, giúp dự án xây dựng đạt chuẩn chất lượng và bền vững. Nếu quý khách hàng có nhu cầu lắp đặt hệ thống cơ điện M&E, liên hệ ngay với Việt Thành Hưng để được tư vấn và hỗ trợ chi tiết cho công trình của bạn!
